产品特点
-
● ：执行器头可以 4 x 90° 的步长重新定位
-
● ：金属外壳
-
● ：控制杆位置 360° 连续调节
-
● ：杠杆可旋转 180°
-
● ：在耐温版本中，滚轮可以安装在轴上的两个不同位置
-
● ：106 毫米 x 99 毫米 x 63 毫米（基本组件）
-
● ：防护等级IP65
技术参数
常规技术参数
产品参数 | |||||
型号 | MD 441-11Y-M20 | TD 441-11Y-M20 | MD 441-11Y-T-M20 | MD 441-11Y-T-2512 | TD 441-11Y-2512 |
作用原理 | 机械的 | 机械的 | 机械的 | 机械的 | 机械的 |
外壳原材料 | 灰口铸铁，镀锌 | 灰口铸铁，镀锌 | 灰口铸铁，镀锌 | 灰口铸铁，镀锌 | 灰口铸铁，镀锌 |
触点材料 | 银 | 银 | 银 | 银 | 银 |
总重量 | 1,650g | 1,675g | 1,695g | 1,650g | 1,845g |
常闭数量（NC） | 1 | 1 | 1 | 1 | 1 |
常开数量（NO） | 1 | 1 | 1 | 1 | 1 |
B 10D常闭触点 (NC) | 2,000,000 次操作 | 2,000,000 次操作 | 2,000,000 次操作 | 2,000,000 次操作 | 2,000,000 次操作 |
执行元件 | 滚轮杠杆 | 滚轮杠杆 | 滚轮杠杆 | 滚轮杠杆 | 滚轮杠杆 |
滚筒材质 | 塑料 | 塑料 | 黄铜 | 黄铜 | 黄铜/塑料(可定制） |
机械寿命 | 5,000,000 次操作 | 10,000,000 次操作 | 5,000,000 次操作 | 5,000,000 次操作 | 5,000,000 次操作 |
动作角度， | 30° | 30° | 30° | 30° | 30° |
动作角度， | 30° | 30° | 30° | 30° | 30° |
接触开路 | 2×2.5mm | 2×6mm | 2×2.5mm | 2×2.5mm | 2×2.5mm |
最小驱动速度 | 1mm/分钟 | 1mm/分钟 | 1mm/分钟 | 1mm/分钟 | 1mm/分钟 |
最大动作速度 | 3m/秒 | 3m/秒 | 3m/秒 | 3m/秒 | 3m/秒 |
注意 | 动作速度：垂直驱动角度切换轴的驱动速度 | 动作速度：垂直驱动角度切换轴的驱动速度 | 动作速度：垂直驱动角度切换轴的驱动速度 | 动作速度：垂直驱动角度切换轴的驱动速度 | 动作速度：垂直驱动角度切换轴的驱动速度 |
电路连接 | 螺丝连接 M20 x 1.5 | 螺丝连接 M20 x 1.5 | 螺丝连接 M20 x 1.5 | 螺丝连接 M20 x 1.5 | 螺丝连接 M20 x 1.5 |
最小电缆截面 | 1.5mm² | 1.5mm² | 1.5mm² | 1.5mm² | 1.5mm² |
最大电缆截面 | 2.5mm² | 2.5mm² | 2.5mm² | 2.5mm² | 2.5mm² |
注意 | 电缆部分：包括导体套圈 | 电缆部分：包括导体套圈 | 电缆部分：包括导体套圈 | 电缆部分：包括导体套圈 | 电缆部分：包括导体套圈 |
线材截面 | 13 AWG | 13 AWG | 13 AWG | 13 AWG | 13 AWG |

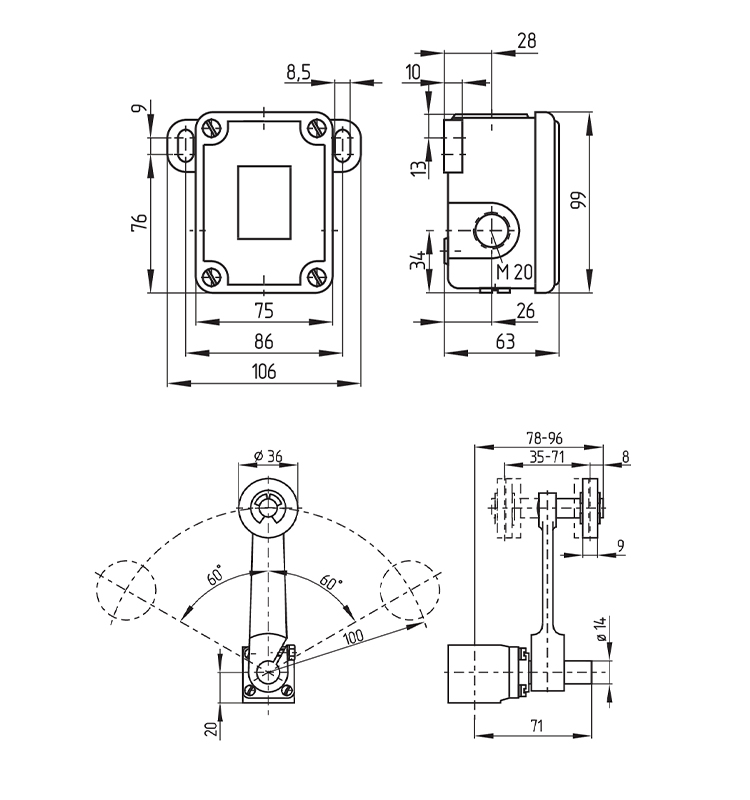

产品尺寸 | |||||
长宽高 | 63mm*106mm*237mm | 63mm*106mm*237mm | 63mm*106mm*237mm | 63mm*106mm*237mm | 63mm*106mm*192mm |
脚轮宽度 | 9mm | 9mm | 9mm | 9mm | 9mm |
脚轮直径 | 36mm | 36mm | 36mm | 36mm | 36mm |
应用环境条件 | |||||
防护等级 | IP65 | IP65 | IP65 | IP65 | IP65 |
环境温度 | -30 ... +90°C | -30 ... +90°C | ‘-40 ... +200°C | ‘-40 ... +200°C | ‘-40 ... +200°C |
额定绝缘电压 | 250 VAC | 400 VAC | 250 VAC | 250 VAC | 250 VAC |
额定冲击耐受电压 | 4kV | 6kV | 6kV | 4kV | 4kV |
电气数据 | |||||
热测试电流 | 16A | 16A | 16A | 16A | 16A |
应用类别 | AC-15: 250 V / 4 A | AC-15: 400 V / 4 A | AC-15: 250 V / 4 A | AC-15: 250 V / 4 A | AC-15: 250 V / 4 A |
开关元件 | 常开触点、常闭触点 | 常开触点、常闭触点 | 常开触点、常闭触点 | 常开触点、常闭触点 | 常开触点、常闭触点 |
开关原理 | 快速动作 | 动作缓慢 | 快速动作 | 快速动作 | 快速动作 |
最大弹跳持续时间 | 5 ms | / | 5 ms | 5 ms | 5 ms |
最大切换时间 | 35 ms | / | 35 ms | 35 ms | 35 ms |
